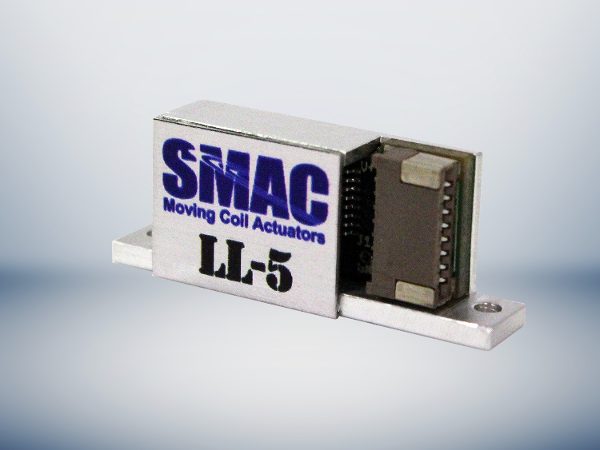

Encodeur optique | Série LL

Encodeurs linéaires miniatures de petite section

Les encodeurs de la série LL sont des encodeurs linéaires incrémentaux miniatures sans contact et à haute résolution. Ils fournissent deux canaux de comptage en quadrature - signaux de sortie RS422. La série est disponible dans les résolutions 1 et 5 microns.

Caractéristiques

  • Dimensions : 31.2 x 6.3 x 12.4 mm
  • Résolution : 5 & 1 µm
  • Réponse en fréquence : 4.8m/sec (5µm), 3m/sec (1µm)
  • Source de lumière : diode électroluminescente
  • Capteur de lumière : ASIC optique
  • Format de sortie : sortie de pilote de ligne RS422 différentielle. Deux canaux de comptage A et B en quadrature avec une sortie ZR en option.
  • Spécification de la quadrature : 90° ± 45° dans des conditions maximales.
  • Temps de montée et de descente : max. 1 µs, avec charge de 1000 pF
  • Course : jusqu'à 250 mm
  • Longueurs spéciales sur demande

Veuillez noter : Les codeurs ne sont pas disponibles en tant que composants individuels, mais uniquement en combinaison avec un entraînement.
