Antriebsauslegung Rollstuhl

Geländegängig, mit motorisierter Sitzverstellung und Lenksystem

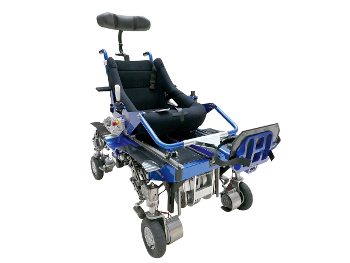

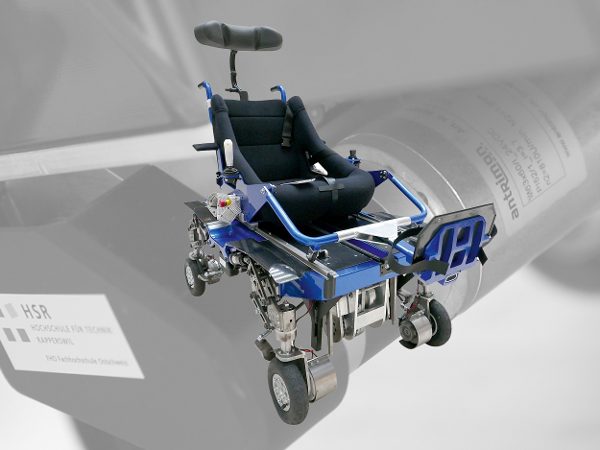

HSR Enhanced Powered Wheelchair - Ein schönes Beispiel des mechatronischen Engineering zeigt das Cybathlon Team HSR Enhanced auf:

Die Entwicklung eines „Powered Wheelchair“, der für den Fahrer maximale Agilität und Rennspass bietet. Das Team gewann damit die Goldmedaille beim Cybathlon  2016 & 2020 und sie erhielten den FUTUR Anerkennungspreis 2017.

Die Anforderungen des Kunden beinhalteten unter anderem eine schnelle und barrierefreie Fortbewegung z. B. über Treppen, Rampen und Unebenheiten, leistungsstarke Antriebskomponenten, eine optimale Gewichtsverlagerung und die schnelle Verfügbarkeit der Antriebssysteme.





Rollstuhl
Projekt_Rollstuhl_Galerie
Projekt_Rollstuhl_Galerie
Projekt_Rollstuhl_Galerie
Projekt_Rollstuhl_Galerie
Projekt_Rollstuhl_Galerie
Keine Bilder vorhanden
Antriebstechnik
Produktion

System-Eigenschaften

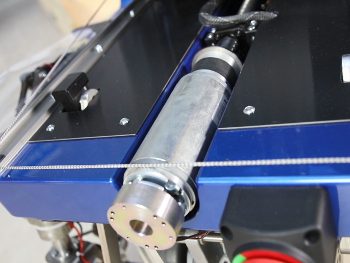

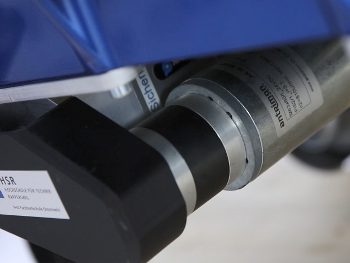

Kennzahlen Brushless flat motor

  • Aussenrotor
  • 24VDC, n1=4840rpm, M1=0.13Nm

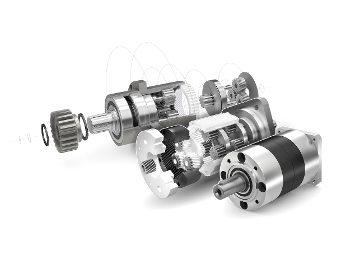

  • Verstärktes Planetengetriebe
  • i=216:1, eta=0.75
  • Output: n2=22rpm, M2=21Nm





Unsere Engagement

  • Antriebsauslegung
  • Getriebemotor zur Sitzverstellung
  • Antriebssystem zur Lenkung
  • Technischer Support
  • Kurze Lieferzeiten
  • Lieferung des Antriebssystems
