Calculer par simulation informatique comment un composant se comporte sous certaines contraintes

Dans le cadre d'un projet client de Widap AG, l'équipe d'ingénieurs d'Antrimon Group AG a étudié le comportement mécanique d'un disjoncteur automatique de protection de moteur en étoile-triangle. Le défi : un retard inattendu lors de la commutation Y-Δ, qui avait un impact négatif sur la vitesse de commutation et donc sur la fiabilité des contacts électriques.

Vous avez besoin d'une assistance technique? Découvrez ce que nous pouvons faire pour vous!


Analyse du problème à l'aide de la méthode des éléments finis (FEM)

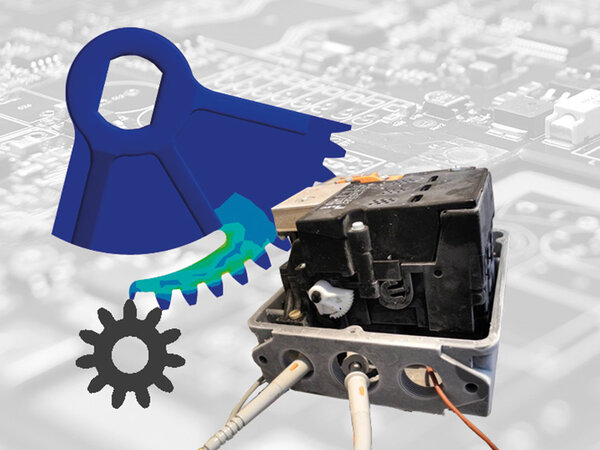

À l'aide de la méthode des éléments finis (FEM), le segment denté concerné dans l'engrenage a été simulé en détail. L'objectif de la simulation était de représenter des charges réalistes et de comprendre leurs effets sur le comportement dynamique du composant. L'analyse FEM a clairement montré que l'amortisseur utilisé dans la transmission était la cause principale du retard de commutation : la vitesse de fermeture était trop faible, ce qui entraînait une usure accrue des points de contact.


La solution Antrimon: optimisation ciblée du concept d'amortissement

Sur la base des résultats de la FEM, Antrimon a développé une solution technique qui résout le problème de manière durable:

• Adaptation de l'amortisseur: un amortisseur plus puissant a été sélectionné, mais qui n'agit que sur la moitié de la course.
• Mécanisme à ressort pour le réengrènement: un segment denté à ressort permet à l'engrenage de s'enclencher à nouveau en toute sécurité après le désaccouplement.
• Performances de commutation améliorées: cette combinaison garantit une vitesse de fermeture nettement plus élevée de la transmission tout en réduisant considérablement le taux d'usure par contact.

Grâce à cette adaptation basée sur des données et des simulations, la fonctionnalité du commutateur Y-Δ a pu être améliorée de manière durable, avec des effets positifs sur la durée de vie, la fiabilité et les performances globales du mécanisme.


Structure du projet: développement interdisciplinaire, de la conception à la mise en œuvre

Le projet couvrait plusieurs domaines de compétence:

• Gestion de projet: définition et hiérarchisation des exigences spécifiques du client, planification et coordination du projet
• Développement mécanique: recherche d'idées conceptuelles innovantes pour réduire les retards, conception CAO et conception FEM du segment de denture élastique, ainsi que fourniture et adaptation de prototypes
• Test et validation: vérification des résultats de simulation en laboratoire d'essai et sélection de l'amortisseur optimal sur la base de temps de commutation réels
• Production: construction des premiers prototypes, mise au point des outils de fabrication et préparation de la production en série

Cette approche structurée, de l'analyse à la validation en passant par la simulation, reflète l'expertise interdisciplinaire d'Antrimon en matière d'ingénierie.


Résultat: une commande de transmission fiable et performante

Grâce à l'application ciblée de la méthode des éléments finis associée à une innovation mécanique, Antrimon a pu offrir à son client:

• obtenir une amélioration significative de la vitesse de commutation
• augmenter la fiabilité mécanique
• optimiser la durée de vie des contacts de commutation

Une solution qui convainc non seulement sur le plan technique, mais qui est également judicieuse sur le plan économique – un exemple typique d'excellence en ingénierie pratique.
