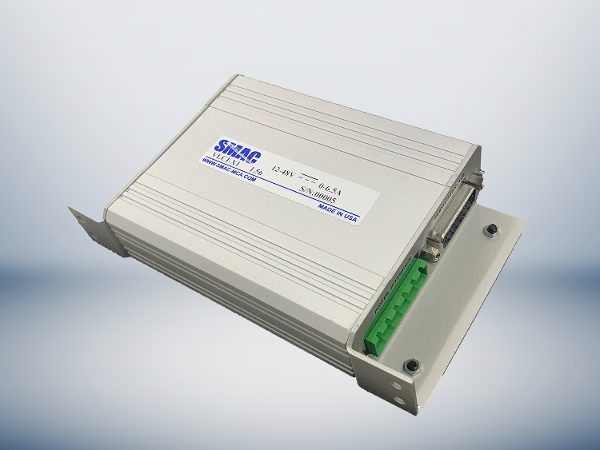

Moving Coil-Regler VLCI-X1

1-achsiger bürstenbehafteter/bürstenloser DC-Controller

Der VLCI-X1 ist ein eigenständiger, integrierter Regler/Servoantrieb für bürstenbehaftete/bürstenlose industrielle Linearaktuatoren und Motoren.

Merkmale

Betriebsart: Position, Geschwindigkeit, Drehmoment
Max. Servo Loop Rate 100µS
Feedback Inkrementalgeber mit Index
Versorgungsspannung +8 bis 50 VDC
Ausgang (Standard) PWM (raumvektormoduliert), 3,5 Ampere Dauer und 6,5 Ampere Spitzenwert
Motortyp 3-Phasen bürstenlos, DC bürstenbehaftet, DC linear Aktuator
Encoder- und Indexeingang differenziell
Encoder-Versorgungsspannung 5VDC
Encoder-Eingangsspannung 5.5VDC Max., -0.1VDC Min.
Encoder-Zählrate 40 Millionen Encoder-Zählungen pro Sekunde
Positionsbereich 31 Bits
Geschwindigkeitsbereich 31 Bits
Beschleunigungsbereich 31 Bits
Allzweck-Digital-E/A
4x Opto-isolierte digitale Eingänge mit Common:
24V Pegel-Eingang
4x SSR-Ausgänge (Solid-State-Relais) mit gemeinsamem Anschluss
1x Opto-isolierter STOFeedback-Ausgang
